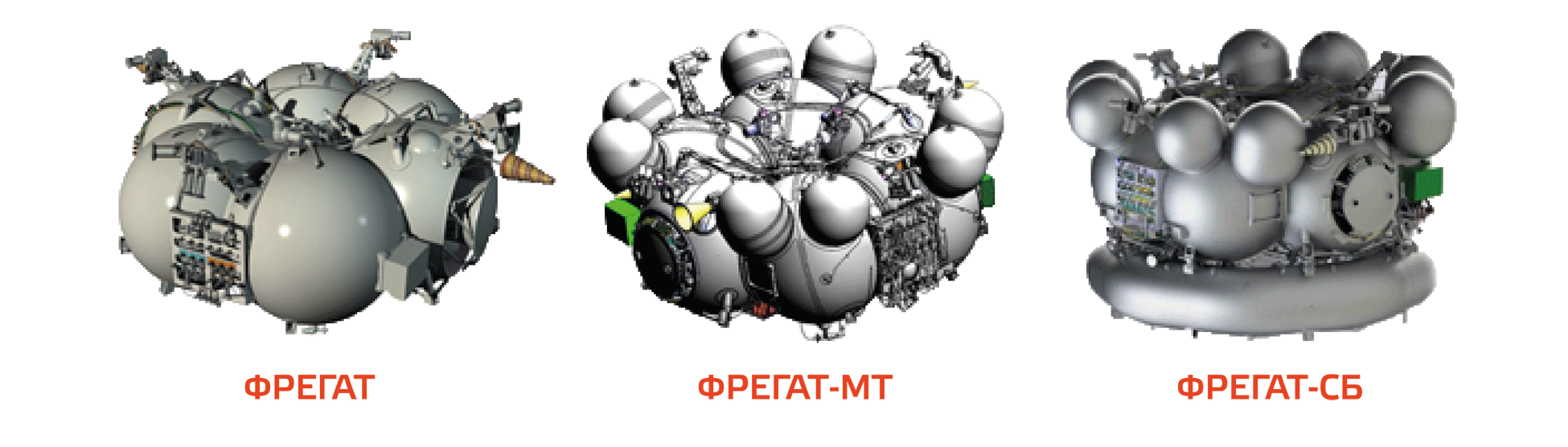

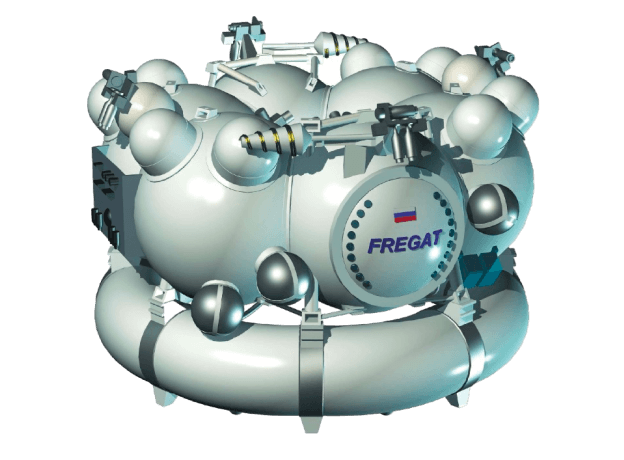

На основе базового варианта разгонного блока «Фрегат» за счет применения дополнительных топливных емкостей и сбрасываемых баков создано семейство высокоэффективных разгонных блоков, в которое также вошли «Фрегат-МТ» и «Фрегат-СБ».
Разгонный блок «Фрегат-МТ» используется в составе ракеты-носителя «Союз-СТ» для запусков космических аппаратов с космодрома Куру в Гвиане, а «Фрегат-СБ» используется в составе ракеты-носителя «Зенит-3SLБФ» для запусков с космодрома Байконур.

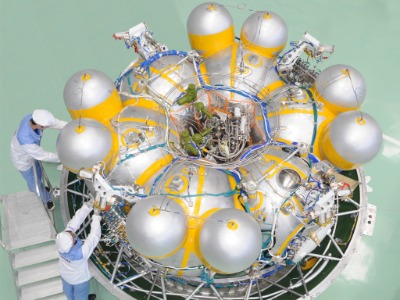

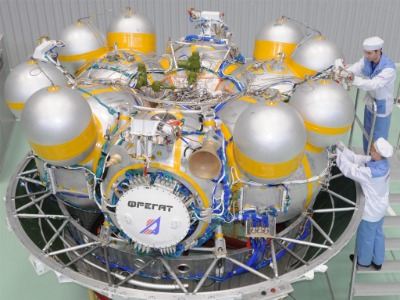

Основой конструктивно-компоновочной схемы разгонного блока «Фрегат» является блок из шести сваренных между собой баков. Четыре из них являются баками окислителя и горючего, две емкости являются отсеками для размещения бортовых приборов и оборудования (один из них герметичен).
Особенности разгонного блока «Фрегат»:
автономность – разгонный блок обеспечивает процесс выведения полезной нагрузки без вмешательства с Земли;
логика работы разгонного блока предусматривает выход из возможных нештатных ситуаций;
применение в контуре управления аппаратуры спутниковой навигации, обеспечивающей повышение точности выведения КА на целевые орбиты;
длительное время активного существования (до 2-х суток);
эксплуатируется на космодромах Байконур, Плесецк, Восточный и на космодроме Куру в Гвиане.
В состав разгонного блока «Фрегат» входят следующие системы:
двигательная установка в составе: маршевый двигатель (МД), двигательная установка стабилизации, ориентации и обеспечения запуска;
система управления;
телеметрическая система;
передающее устройство;
антенно-фидерные системы;
химические источники тока;
система обеспечения теплового режима;
система контроля температур и давления;
радиодальномер;
служебные блоки.
| Характеристика |
Фрегат |
Фрегат-МТ |
Фрегат-СБ |
|---|
| Начальная масса с максимальной заправкой |
6235 кг |
7640 кг |
11680 кг |
| Конечная масса |
945 кг |
1035 кг |
1080 кг |
| Габариты: высота/диаметр |
1875/3440 MM |
1945/3800 MM |
2435/3875 MM |
Компоненты топлива:
окислитель/горючее |
АТ/НДМГ |
АТ/НДМГ |
АТ/НДМГ |
|
Рабочий/заправляемый
запасы топлива
|
5235/5307 КГ |
6550/6650 КГ |
10140/10330 КГ |
| Тяга МД: режимы большой/малой тяги |
2030100/1420‡150 КГС |
| Удельный импульс: режимы БТ/МТ |
333,2/320 C |
| Максимальное количество включений маршевого двигателя |
7 |
